تحلیل بارهای سازه‌ای و الزامات طراحی اسکلت گلخانه‌های تولید محصولات زراعی

چکیده

گلخانه‌های مدرن به‌عنوان سازه‌های تخصصی تولید محصولات کشاورزی، علاوه بر فراهم‌کردن محیط مناسب برای کنترل دما، رطوبت، نور و تهویه، باید توانایی تحمل مجموعه‌ای از بارهای دائمی و متغیر را نیز داشته باشند.

عملکرد ایمن و پایدار یک گلخانه به طراحی صحیح سازه، انتخاب مناسب مصالح، محاسبه دقیق بارهای واردشده و تطبیق ظرفیت اسکلت با نوع محصول و شرایط اقلیمی منطقه وابسته است.

در این میان، وزن خود سازه، تجهیزات نصب‌شده، بار ناشی از بوته‌ها و محصولات، فشار باد و بار برف از مهم‌ترین نیروهایی هستند که در طراحی سازه گلخانه باید مورد توجه قرار گیرند.
استانداردهای طراحی گلخانه، از جمله استانداردهای مرتبط با انجمن ملی تولیدکنندگان گلخانه و سازه‌های گلخانه‌ای (NGMA)، بر ضرورت درنظرگرفتن بارهای مختلف در طراحی سازه تأکید دارند.

اهمیت این موضوع در گلخانه‌های تولید سبزی و صیفی، به‌ویژه محصولاتی مانند خیار (Cucumis sativus L.)، گوجه‌فرنگی (Solanum lycopersicum L.) و فلفل (Capsicum annuum L.)، بیشتر است؛

زیرا گیاهان این گروه معمولاً با استفاده از نخ، سیم یا سیستم‌های هدایت عمودی به اجزای سازه متصل می‌شوند و در طول دوره رشد، جرم قابل‌توجهی را به سازه منتقل می‌کنند.

در برخی سیستم‌های تولیدی، بار طراحی ناشی از هر بوته خیار می‌تواند در محاسبات سازه‌ای قابل‌توجه باشد و مجموع بار بوته‌ها، میوه‌ها و تجهیزات نگهدارنده، فشار زیادی بر اعضای سازه وارد کند.
در این مقاله، انواع بارهای اصلی وارد بر گلخانه، تفاوت نیاز سازه‌ای گلخانه‌های گل و سبزی و صیفی، ارتباط بار گیاهی با فیزیولوژی رشد و مدیریت محصول، و راهکارهای فنی برای افزایش ایمنی و پایداری سازه بررسی می‌شود.
کلمات کلیدی: سازه گلخانه، بار مرده، بار زنده، بار محصول، بار باد، بار برف، NGMA، خیار گلخانه‌ای، طراحی سازه، مهندسی گلخانه.

۱. مقدمه

گسترش کشاورزی گلخانه‌ای، امکان تولید محصولات زراعی را در شرایطی فراهم کرده است که کنترل عوامل محیطی نسبت به فضای باز بسیار بیشتر است.

با این حال، گلخانه تنها یک محیط کشت پوشیده نیست، بلکه یک سیستم مهندسی پیچیده است که باید به‌طور هم‌زمان وظایف زیستی، اقلیمی و سازه‌ای متعددی را انجام دهد.
اسکلت گلخانه وظیفه تحمل پوشش، تجهیزات، نیروهای محیطی و در برخی موارد وزن گیاهان و محصولات را بر عهده دارد.

در گلخانه‌های تولید گل‌های زینتی، بار ناشی از خود گیاهان معمولاً محدودتر است و بسیاری از گیاهان بدون اتصال مستقیم به سازه رشد می‌کنند. اما در گلخانه‌های تولید سبزی و صیفی، شرایط کاملاً متفاوت است.

گیاهانی مانند خیار و گوجه‌فرنگی معمولاً به‌صورت عمودی هدایت می‌شوند و به سیم‌های نگهدارنده، قلاب‌ها، نخ‌های کشت یا سازه‌های بالاسری متصل هستند.
بنابراین، با افزایش رشد رویشی و تشکیل میوه، بار منتقل‌شده به سازه افزایش می‌یابد.

در یک گلخانه بزرگ، حتی اگر وزن هر بوته به‌تنهایی چندان زیاد به نظر نرسد، مجموع وزن هزاران بوته می‌تواند به بار سازه‌ای بسیار بزرگی تبدیل شود.
از این رو، طراحی اسکلت گلخانه باید بر اساس نوع محصول، روش تربیت گیاه، تراکم کشت، شرایط اقلیمی و تجهیزات نصب‌شده انجام شود.

۲. مبانی علمی و تئوریک بارگذاری در سازه گلخانه

در مهندسی سازه، بار به هر نوع نیرو یا وزن گفته می‌شود که به یک سازه وارد شده و موجب ایجاد تنش، تغییر شکل یا جابه‌جایی در اجزای آن می‌شود.
در گلخانه، این بارها ممکن است:

1. دائمی باشند
2. به‌صورت موقت ایجاد شوند
3. در اثر رشد محصول افزایش یابند
4. در اثر شرایط محیطی تغییر کنند
5. یا به‌صورت ناگهانی و شدید وارد شوند

سازه گلخانه باید به‌گونه‌ای طراحی شود که نه‌تنها وزن عادی خود را تحمل کند، بلکه در شرایط نامساعد مانند وزش باد شدید یا بارش برف نیز دچار شکست، کمانش یا تغییر شکل خطرناک نشود.
یک اصل مهم در طراحی سازه این است که ظرفیت باربری سازه باید بیشتر از مجموع بارهای پیش‌بینی‌شده باشد. به عبارت دیگر، سازه نباید در شرایط معمول کارکرد خود در مرز ظرفیت تحمل قرار گیرد.

۳. طبقه‌بندی اصلی بارهای وارد بر گلخانه

بارهای وارد بر گلخانه را می‌توان به چهار گروه اصلی تقسیم کرد:

1. بار غیرزنده یا بار دائم
2. بار تحمیل‌شده یا بار محصول
3. بار باد
4. بار برف

در کنار این موارد، در طراحی‌های پیشرفته، بارهای ناشی از تجهیزات، بارهای تعمیراتی، بارهای حرارتی و نیروهای ناشی از زلزله نیز ممکن است مورد بررسی قرار گیرند.
مهم‌ترین بارهای وارد بر سازه گلخانه،نوع بار،ماهیت بار،نمونه‌های اصلی،ویژگی مهم،بار دائم،ثابت یا تقریباً ثابت،وزن اسکلت، پوشش و تجهیزات ثابت همیشه بر سازه وارد می‌شود.

1. بار محصول،متغیر و وابسته به رشد،وزن بوته، میوه و سیستم هدایت با رشد گیاه افزایش می‌یابد.
2. بار باد،محیطی و متغیر،شار و مکش باد،می‌تواند موجب تغییر شکل یا کنده‌شدن پوشش شود.
3. بار برف،محیطی و تجمعی،وزن برف روی سقف،در مناطق سرد و برف‌گیر اهمیت زیادی دارد.
4. بار غیرزنده یا بار دائم،بار دائم شامل وزن اجزایی است که به‌طور ثابت بخشی از ساختمان گلخانه را تشکیل می‌دهند. این بار حتی زمانی که گلخانه خالی از محصول است نیز وجود دارد.

مهم‌ترین اجزای بار دائم عبارت‌اند از:

1. ستون‌ها
2. تیرهای اصلی
3. تیرک‌های فرعی
4. خرپاها
5. اتصالات
6. پوشش پلاستیکی یا شیشه‌ای
7. ناودانی‌ها
8. سیستم‌های ثابت تهویه
9. پرده‌های حرارتی
10. تجهیزات آبیاری ثابت
11. لوله‌های نصب‌شده روی سازه
12. سیستم‌های روشنایی یا سایه‌انداز
    وزن هر یک از این اجزا ممکن است به‌تنهایی محدود باشد، اما مجموع آن‌ها بار پایه‌ای سازه را تشکیل می‌دهد.

    ۴. اهمیت بار دائم

    اگر وزن سازه و تجهیزات در طراحی اولیه کمتر از مقدار واقعی برآورد شود، ظرفیت باقی‌مانده برای تحمل سایر نیروها کاهش می‌یابد. این مسئله ممکن است در زمان وزش باد شدید یا بارش سنگین برف، خطر شکست سازه را افزایش دهد.

    به همین دلیل، استفاده از تجهیزات جدید در گلخانه باید با بررسی ظرفیت سازه انجام شود. برای مثال، نصب پرده حرارتی، سیستم‌های سنگین تهویه یا تجهیزات مکانیزه جدید ممکن است بار اضافی ایجاد کند.

     ۵.بار تحمیل‌شده یا بار محصول

    یکی از مهم‌ترین ویژگی‌های گلخانه‌های تولید سبزی و صیفی، وجود بار ناشی از خود محصول است.

    این بار می‌تواند شامل موارد زیر باشد:
    وزن ساقه و برگ
    وزن میوه
    وزن اندام‌های جانب
    وزن نخ‌های هدایت
    وزن گیره‌ها و سیستم‌های نگهدارنده
    نیروهای ناشی از کشش گیاه
    نیروهای ایجادشده هنگام عملیات تربیت و برداشت

در کشت‌های عمودی، گیاه به‌صورت مستقیم یا غیرمستقیم به سازه متصل می‌شود. بنابراین، رشد گیاه فقط یک پدیده زیستی نیست، بلکه می‌تواند به‌تدریج بار مکانیکی بیشتری به سازه منتقل کند.

۶. اهمیت بار گیاهی در گلخانه‌های سبزی و صیفی

در گلخانه‌های تولید سبزی و صیفی، به‌ویژه در کشت خیار، گوجه‌فرنگی و برخی محصولات مشابه، گیاهان معمولاً به سمت بالا هدایت می‌شوند.
در این سیستم:
ریشه گیاه در بستر کشت قرار دارد
ساقه به‌صورت عمودی رشد می‌کند
نخ یا سیم هدایت به بخش بالایی سازه متصل است
وزن اندام هوایی و میوه‌ها به سیستم نگهدارنده منتقل می‌شود
بخشی از این نیرو در نهایت به سازه اصلی گلخانه منتقل می‌گردد.
بنابراین، هرچه تعداد بوته‌ها بیشتر باشد، بار تجمعی نیز افزایش می‌یابد.

بر اساس مبنای مطرح‌شده در متن، در برخی طراحی‌ها برای هر بوته خیار مقدار قابل‌توجهی بار طراحی در نظر گرفته می‌شود که می‌تواند تا حدود ۴۰ کیلوگرم برای هر بوته در محاسبات مربوط به ظرفیت نگهداری و بارگذاری سیستم کشت مطرح شود. این مقدار را نباید صرفاً به معنای وزن زیستی واقعی یک بوته در همه شرایط دانست؛ بلکه باید آن را در چارچوب بار طراحی، وزن محصول، سیستم هدایت و ضریب ایمنی سازه‌ای تفسیر کرد.
این نکته از نظر مهندسی بسیار مهم است، زیرا بار سازه‌ای تنها به وزن خشک یا تر خود گیاه محدود نمی‌شود.

مثال محاسباتی:

فرض کنیم یک گلخانه دارای ۱۰۰۰ بوته خیار باشد و برای هر بوته بار طراحی معادل ۴۰ کیلوگرم در نظر گرفته شود:
بار کل طراحی‌شده = ۱۰۰۰ × ۴۰ = ۴۰,۰۰۰ کیلوگرم
یعنی مجموع بار نظری برابر با ۴۰ تن خواهد بود.
این مثال نشان می‌دهد که حتی یک مقدار نسبتاً محدود در مقیاس هر بوته، در مقیاس یک گلخانه تجاری می‌تواند به بار بسیار بزرگی تبدیل شود.
البته در طراحی واقعی باید مشخص شود که این بار:
به‌صورت متمرکز وارد می‌شود یا گسترده
به کدام عضو سازه منتقل می‌شود
در چه ارتفاعی اعمال می‌شود
چه ضریب ایمنی دارد
و آیا بار به‌طور یکنواخت بین اجزای سازه توزیع می‌شود یا خیر.

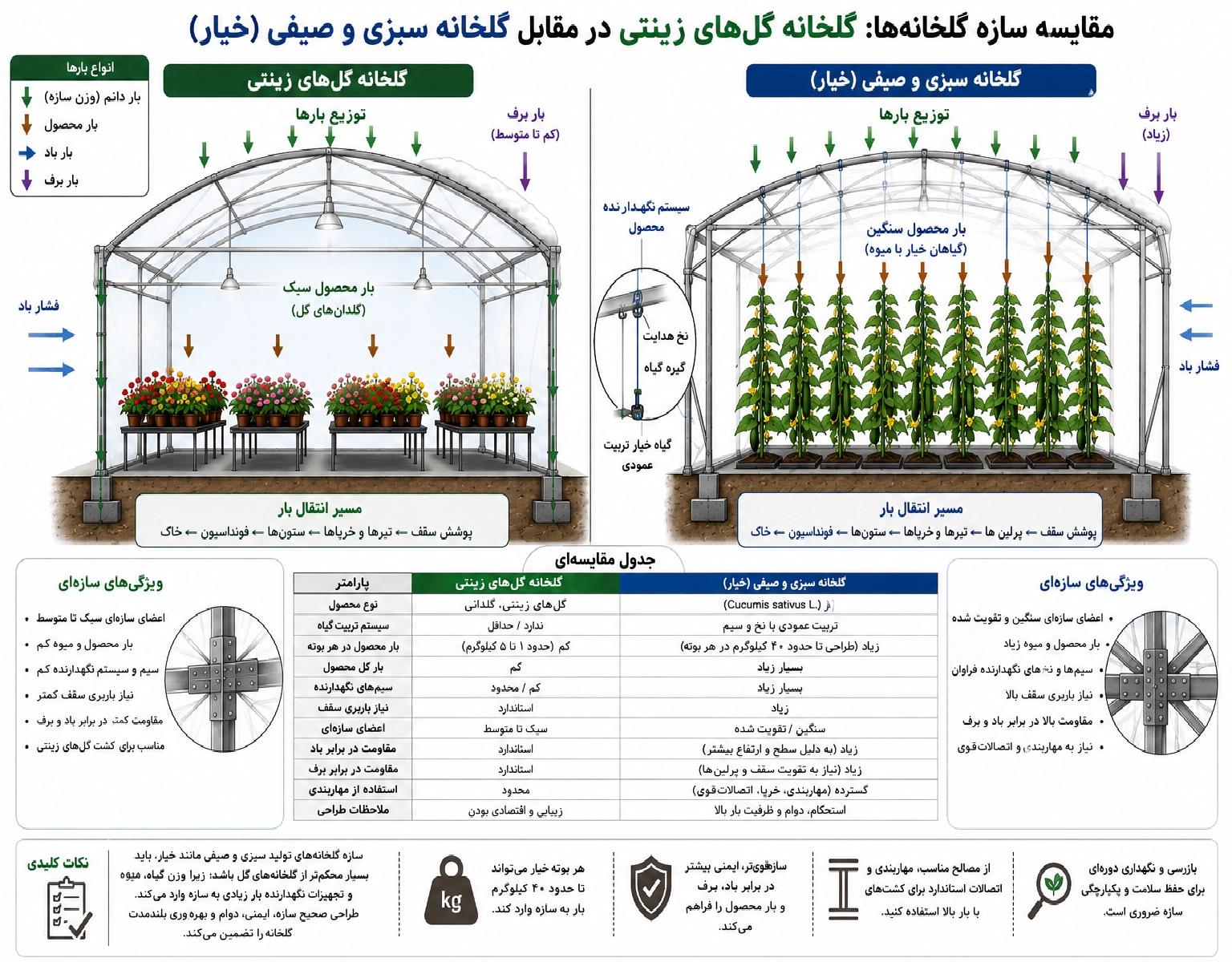

۷. تفاوت سازه گلخانه‌های گل و سبزی و صیفی

یکی از مهم‌ترین اصول طراحی گلخانه این است که نوع محصول باید در طراحی سازه لحاظ شود.
گلخانه‌های تولید گل ممکن است دارای گلدان‌ها یا بسترهای کشت باشند، اما بسیاری از گیاهان زینتی بار مکانیکی قابل‌توجهی به سقف و اعضای بالایی سازه وارد نمی‌کنند.
در مقابل، در گلخانه‌های سبزی و صیفی رشد گیاه معمولاً عمودی است.ساقه به سیستم نگهدارنده متصل می‌شود،محصول در ارتفاع‌های مختلف تشکیل می‌شود.

وزن میوه‌ها افزایش می‌یابد،عملیات هدایت و آویزان‌کردن گیاه انجام می‌شود.در نتیجه، سازه گلخانه سبزی و صیفی باید برای بارهای بیشتری طراحی شود.

۸. بار باد

باد یکی از مهم‌ترین نیروهای محیطی وارد بر گلخانه است.
باد می‌تواند به دو شکل اصلی بر سازه اثر بگذارد:
الف) فشار مستقیم
در این حالت، جریان هوا به سطح خارجی گلخانه برخورد می‌کند و نیروی فشاری ایجاد می‌شود.
ب) مکش
در اطراف لبه‌ها و بخش‌های خاص سقف، جریان هوا ممکن است موجب ایجاد فشار منفی شود. این مکش می‌تواند پوشش گلخانه را از روی سازه جدا کند.

شدت اثر باد به عوامل زیر وابسته است:
سرعت باد
جهت باد
ارتفاع گلخانه
شکل سقف
میزان باز یا بسته بودن دریچه‌ها
موقعیت گلخانه
وجود موانع اطراف
کیفیت اتصالات
در مناطق بادخیز، طراحی سازه باید با توجه ویژه به مهاربندی و اتصالات انجام شود.

۹. بار برف

برف می‌تواند به‌صورت مستقیم روی سقف گلخانه تجمع پیدا کند. وزن برف با افزایش ضخامت و چگالی آن افزایش می‌یابد.
خطر بار برف زمانی بیشتر می‌شود که:
برف مرطوب و سنگین باشد
شیب سقف کم باشد
تخلیه برف انجام نشود
سازه ظرفیت کافی نداشته باشد
پوشش باعث تجمع برف شود

بار برف می‌تواند باعث:
خم‌شدن تیرها
کمانش ستون‌ها
تغییر شکل سقف
شکست اتصالات
پارگی پوشش
و در موارد شدید، فروریختن سازه شود

در مناطق سردسیر، طراحی گلخانه بدون توجه به بار برف، از نظر مهندسی قابل قبول نیست.

۱۰. ارتباط بارگذاری سازه با فیزیولوژی گیاه

اگرچه بارگذاری در ظاهر موضوعی مهندسی است، اما ارتباط مستقیمی با فیزیولوژی گیاه دارد.
رشد گیاه موجب تغییر تدریجی بار واردشده به سازه می‌شود. به‌طور مثال:
افزایش سطح برگ، جرم اندام هوایی را افزایش می‌دهد
رشد ساقه، وزن زیستی را افزایش می‌دهد
تشکیل میوه باعث افزایش بار محصول می‌شود
افزایش تعداد میوه‌ها، وزن کل گیاه را بالا می‌برد.

در خیار، رشد سریع ساقه و تولید مداوم میوه می‌تواند باعث افزایش پیوسته بار گیاهی شود.
در گوجه‌فرنگی نیز اگر بوته‌ها به‌صورت عمودی هدایت شوند، وزن ساقه، برگ و خوشه‌های میوه به سیستم نگهدارنده منتقل می‌شود.
بنابراین، سازه باید نه فقط برای زمان نشاکاری، بلکه برای مرحله اوج رشد و تولید محصول طراحی شود.

۱۱. عوامل محیطی مؤثر بر بار سازه

عوامل محیطی می‌توانند بار واردشده بر گلخانه را تغییر دهند.

۱۱-۱. سرعت باد

افزایش سرعت باد موجب افزایش نیروی وارد بر سازه می‌شود.

۱۱-۲. بارش برف

نوع و چگالی برف در تعیین وزن آن اهمیت دارد.

۱۱-۳. دما

تغییرات دمایی باعث انبساط و انقباض مصالح می‌شود و می‌تواند بر اتصالات اثر بگذارد.

۱۱-۴. رطوبت

رطوبت بالا ممکن است خوردگی اجزای فلزی را افزایش دهد.

۱۱-۵. رشد محصول

رشد گیاه یک عامل محیطی مستقیم نیست، اما عامل زیستی مهمی است که به‌صورت تدریجی بار سازه را افزایش می‌دهد.

۱۲. تحلیل فنی انتقال بار در گلخانه

بار واردشده بر گیاه یا تجهیزات باید از طریق یک مسیر مشخص به زمین منتقل شود.
این مسیر معمولاً به شکل زیر است:
گیاه یا تجهیزات → سیم و سیستم نگهدارنده → تیرها و اعضای بالایی → ستون‌ها → فونداسیون → خاک
اگر هر بخش از این مسیر ظرفیت کافی نداشته باشد، ممکن است شکست در همان بخش رخ دهد.
برای مثال، ممکن است ستون گلخانه از نظر ظرفیت مناسب باشد، اما اتصال سیم نگهدارنده به تیر سقف ضعیف باشد. در این حالت، مشکل اصلی نه در ستون بلکه در اتصال ایجاد می‌شود.
بنابراین، طراحی سازه باید به‌صورت یک سیستم یکپارچه انجام شود.

۱۳. کاربردهای عملی در کشاورزی

شناخت بارهای سازه‌ای برای موارد زیر ضروری است:
طراحی گلخانه جدید
قبل از ساخت، باید نوع محصول و سیستم کشت مشخص باشد.
انتخاب نوع اسکلت
سازه‌ای که برای گل‌های زینتی مناسب است، الزاماً برای خیار مناسب نیست.
توسعه گلخانه
افزودن تجهیزات جدید باید با بررسی ظرفیت سازه انجام شود.
انتخاب تراکم کشت
افزایش تعداد بوته‌ها باعث افزایش بار تجمعی می‌شود.
مدیریت محصول
روش تربیت و هدایت گیاه بر مقدار بار واردشده اثر دارد.

۱۴. مزایا و محدودیت‌های طراحی سازه‌ای مناسب

مزایا:

افزایش ایمنی گلخانه
کاهش احتمال فروپاشی
امکان استفاده از محصولات سنگین‌تر
افزایش طول عمر سازه
کاهش هزینه‌های تعمیرات
افزایش قابلیت استفاده از سیستم‌های کشت عمودی
محدودیت‌ها:

افزایش هزینه اولیه ساخت
نیاز به طراحی مهندسی دقیق
افزایش وزن سازه
نیاز به فونداسیون مناسب
افزایش هزینه تعمیر و نگهداری
با وجود این محدودیت‌ها، طراحی ضعیف می‌تواند هزینه‌های بسیار بیشتری در آینده ایجاد کند

۱۵. راهکارهای مدیریتی و اجرایی

برای افزایش ایمنی سازه گلخانه، اقدامات زیر توصیه می‌شود:
تعیین نوع محصول پیش از طراحی سازه
برآورد تعداد نهایی بوته‌ها
تعیین وزن احتمالی گیاه و محصول
بررسی ظرفیت سیستم هدایت و نگهداری
محاسبه بار باد منطقه
بررسی احتمال بارش برف
استفاده از اتصالات مقاوم
بازرسی دوره‌ای ستون‌ها و تیرها
بررسی خوردگی فلزات
جلوگیری از اضافه‌کردن تجهیزات بدون ارزیابی مهندسی
رعایت ظرفیت طراحی سازه
پیش‌بینی ضریب ایمنی مناسب
همچنین، در گلخانه‌های قدیمی باید پیش از افزایش تراکم کشت یا نصب تجهیزات سنگین، ظرفیت واقعی سازه بررسی شود.

۱۶. جمع‌بندی تخصصی

گلخانه یک سیستم تولیدی است که در آن عوامل زیستی و مهندسی به‌صورت مستقیم با یکدیگر ارتباط دارند. رشد گیاه و تشکیل محصول می‌تواند بار قابل‌توجهی به سیستم نگهدارنده وارد کند و این بار در نهایت به اسکلت گلخانه منتقل شود.
بارهای اصلی وارد بر سازه شامل وزن خود سازه، تجهیزات ثابت، بار محصول، باد و برف هستند.

در گلخانه‌های سبزی و صیفی، به‌ویژه در کشت‌های عمودی خیار، گوجه‌فرنگی و محصولات مشابه، اهمیت بار محصول بسیار بیشتر از بسیاری از گلخانه‌های گل و گیاهان زینتی است.
بنابراین، سازه گلخانه باید بر اساس نوع محصول، روش تربیت گیاه، تراکم کشت، شرایط اقلیمی و تجهیزات مورد استفاده طراحی شود.

استفاده از یک سازه عمومی برای همه محصولات بدون توجه به ویژگی‌های بارگذاری، می‌تواند ایمنی و بهره‌وری گلخانه را کاهش دهد.
اصل اساسی این است که طراحی سازه باید پیش از شروع تولید انجام شود، نه پس از ایجاد مشکل
جمع‌بندی نهایی:
هرچه سیستم تولید گلخانه‌ای به سمت کشت‌های متراکم، عمودی و پربازده حرکت کند، ارتباط میان رشد گیاه و طراحی سازه اهمیت بیشتری پیدا می‌کند.

در گلخانه‌های سبزی و صیفی، سازه نباید تنها وزن اسکلت و پوشش را تحمل کند، بلکه باید برای بارهای ناشی از سیستم هدایت گیاه، زیست‌توده، میوه و نیروهای محیطی نیز طراحی شود.
